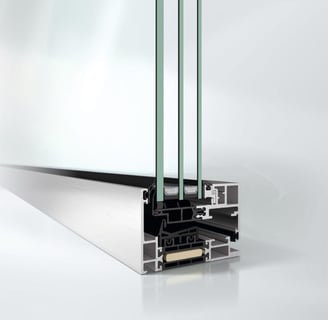

Schüco AWS 75 PD.Sl: Sistema de ventana de aluminio altamente aislante térmico con ventilaciones integradas ocultas

Características de diseño

• Sistema integrado: Los marcos de las hojas están ocultos detrás del rebaje del marco exterior, ofreciendo una apariencia limpia y minimalista.

• Estética interior: El marco de la hoja ajustado a ras está empotrado 10 mm desde el borde del marco del lado interior, formando una junta en sombra alineada con la tira interior del marco exterior.

• Estética exterior: Diseño completamente a ras en el lado exterior.

• Aislamiento térmico: Barras aislantes con cámaras huecas que proporcionan separación térmica y alojan la junta central de goma microcelular para un rendimiento mejorado.

• Sistema de acristalamiento adherido: Las hojas están diseñadas para acristalamiento adherido permanente, garantizando integridad estructural y eficiencia térmica.


Acristalamiento y unidades de apertura

• Espesor y peso: Admite espesores de vidrio o relleno de 22 a 50 mm y soporta un peso máximo de hoja de 160 kg.

• Perfil adaptador: Prefabricado con cuerda de junta, cinta acrílica y junta para:

  • Garantizar la adhesión entre el vidrio y el perfil de la hoja de la ventana.

  • Ofrecer una apariencia homogénea similar a la junta del rebaje del acristalamiento.

• Junta exterior: Junta de EPDM resistente a la intemperie, oculta bajo una cubierta para mayor durabilidad y atractivo estético.

Tolerancias de acristalamiento

• Acabado de bordes: Se recomienda bordes biselados para todos los paneles de vidrio aislante.

• Espesor del vidrio exterior: Mínimo de 6 mm o 8 mm, dependiendo de los requisitos de carga de viento.

• Cumplimiento de estándares: Dimensiones del vidrio conforme a DIN EN 18008 o equivalentes.

• Compatibilidad: Es fundamental seguir las especificaciones del proveedor del sistema y los fabricantes de selladores/vidrios. En caso de dudas, se deben realizar comprobaciones de compatibilidad.

Dimensiones de los perfiles

Profundidades básicas

• Marco exterior/Montante/Travesaño: 75 o 85 mm.

• Marco de la hoja: 85 mm.


Anchos visibles

• Marco exterior:

  • Inferior: 51 / 55 / 60 mm.

  • Lados y superior: 51 / 55 / 60 mm.

• Perfil de expansión (lateral): 55 mm.

• Marco exterior insertado: 45 mm.

• Montante/Travesaño: 70 / 85 / 102 / 116 mm.

• Marco de la hoja (ventana): Oculto.
